Преливник за диференциално налягане Afriso DÜ 3/4″ — Дизайн на ъглите
Приложение
Байпасният вентил за диференциално налягане служи за поддържане на постоянно налягане на помпата в затворени отоплителни системи съгласно EN 12828 и едновременно с това намалява шума от потока. Той гарантира, че напорът на циркулационната помпа остава стабилен дори при променящи се позиции на вентилите и частично натоварване.
Ъгловата версия е особено подходяща за ограничени монтажни ситуации, например в разпределители на отоплителни кръгове с ограничено пространство или при приложения за преоборудване.
Описание

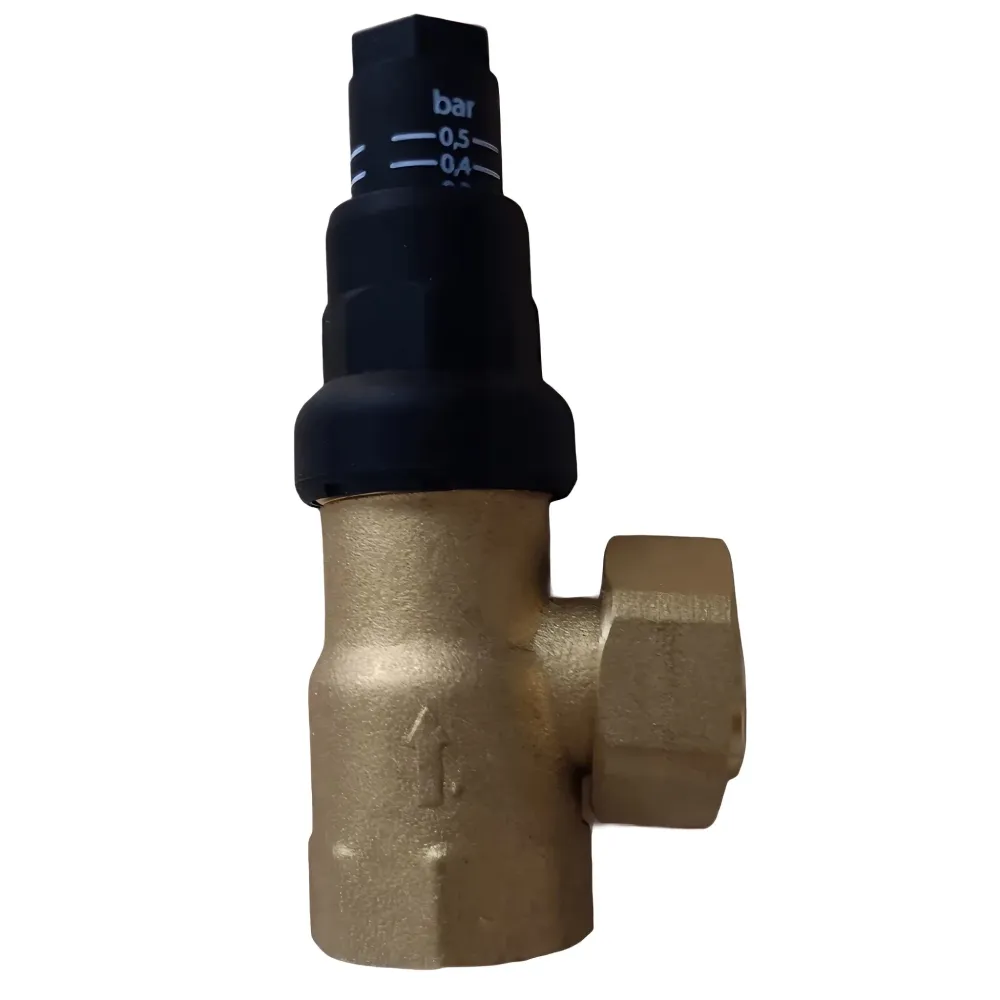

Вентилът е със здрав месингов корпус и ясно четлива скала за регулиране. Диференциалното налягане се настройва на вентила, когато отоплителната система работи с пълно натоварване; ако дебитът намалее, байпасният вентил се отваря автоматично, за да поддържа постоянен напор на помпата.

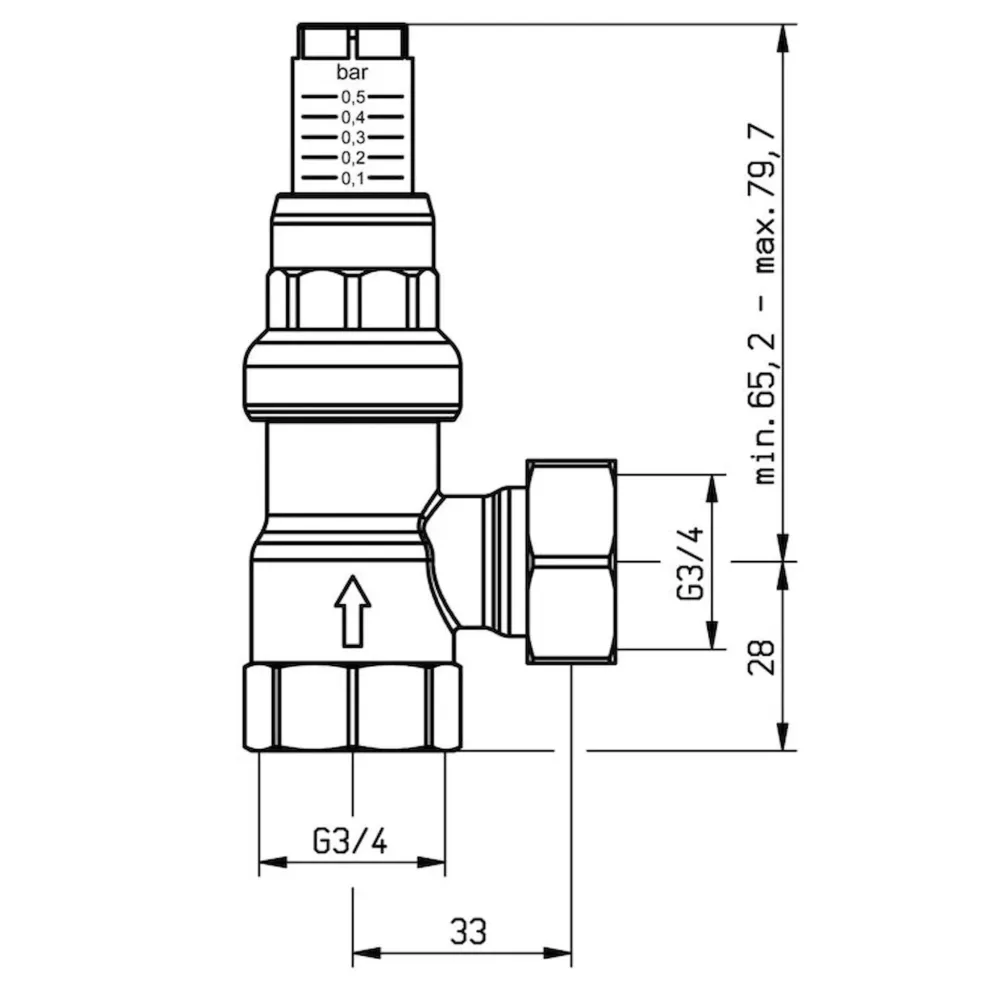

Предлага се в прав или компактен ъглов вариант; връзки: вход с вътрешна резба G¾, изход с плоско уплътняваща винтова връзка и холендрова гайка G¾. Регулируемото налягане е безстепенно между 0,1 и 0,5 бара.
Техническа информация
Работен температурен диапазон: макс. 95 °C (краткосрочно до 120 °C). Работно налягане: макс. 6 бара. Диференциално налягане с безстепенна настройка: 0,1/0,5 бара. Материал на корпуса: месинг. Присъединяване: Вход с вътрешна резба G¾, изход с плоско уплътнение и холендрова гайка G¾.
Предимства
Постоянната производителност на помпата и намаленият шум от потока водят до по-голям комфорт и по-дълъг експлоатационен живот на помпите и компонентите. Безстепенната скала за регулиране позволява прецизно адаптиране към системните изисквания.
Ъгловият дизайн спестява място и улеснява монтажа в тесни пространства, без да се прави компромис с функционалността или достъпността.
Инструкции за монтаж и сглобяване
Монтирайте вентила близо до циркулационната помпа или на определения байпас, така че скалата за регулиране да остане лесно достъпна. Осигурете правилното уплътнение и затягане по време на монтажа; плоскоуплътнителната винтова връзка гарантира надеждна и безтечностна връзка.
Преди пускане в експлоатация, обезвъздушете системата и проверете за течове. Не превишавайте ограниченията за работно налягане и температура; ако не сте сигурни, вижте инструкциите на производителя и ръководствата за монтаж.
Поддръжка и грижи
Редовната визуална проверка и от време на време регулирането на скалата за настройка обикновено са достатъчни. Преди работи по поддръжката, освободете налягането в системата и я оставете да се охлади. Замърсявания или отлагания могат да нарушат нейната функция; почистете или сменете ги, ако е необходимо.
Области на приложение
Идеален за системи за централно отопление в жилищни и търговски сгради, особено там, където е необходимо стабилизиране на налягането на помпата и минимизиране на шума от потока. Компактният ъглов дизайн е подходящ и за модернизации в ограничени монтажни пространства.
Технически данни
- Максимален работен температурен диапазон: 95 °C (120 °C за кратки периоди)
- Максимално работно налягане: 6 бара
- Диференциално налягане с плавна настройка 0,1/0,5 бара
- Дизайн на ъглите на жилищата
- Материал: Месингов конектор
- Вход: Вътрешна резба G¾
- Изход: Винтова връзка, плоско уплътнение с холендрова гайка G¾

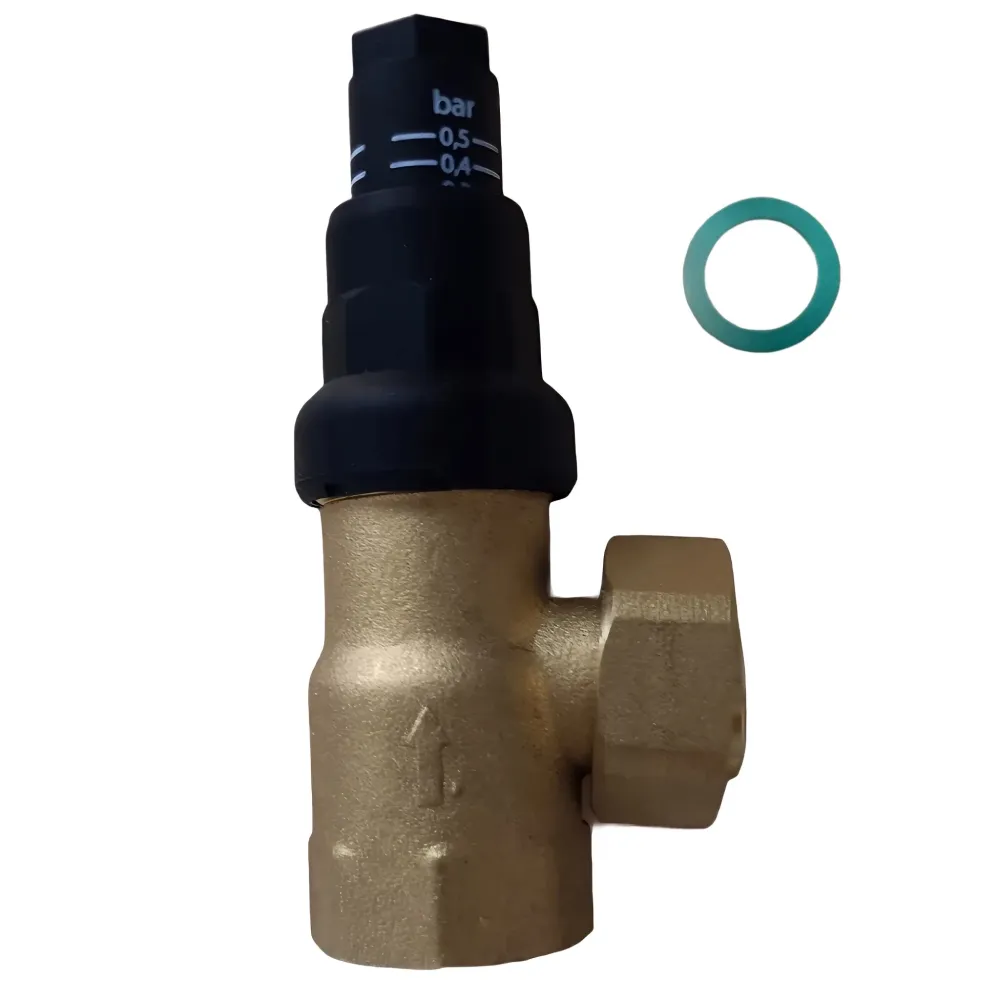

Обхват на доставката
- Преливник за диференциално налягане Afriso
- уплътнителен пръстен
- Инструкции за сглобяване
