Технически детайли:

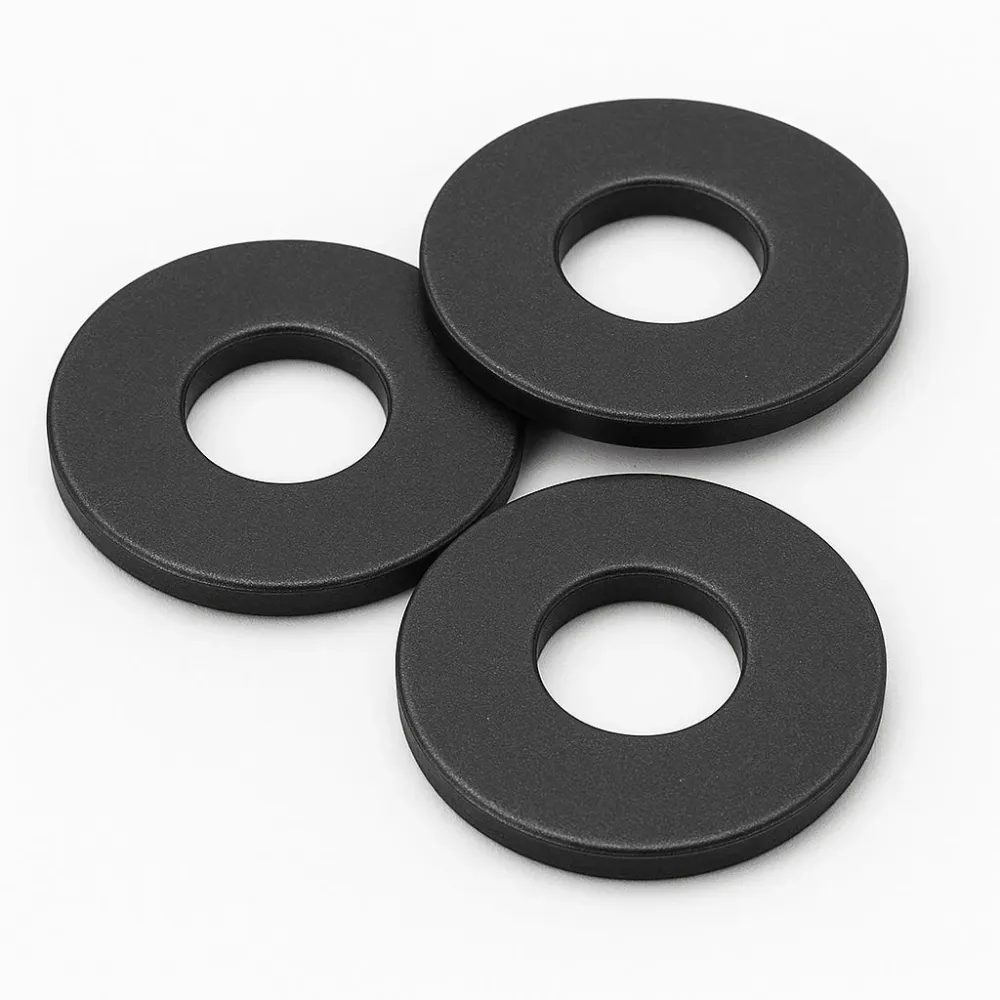

– Тип: Шайба DIN 9021 (голяма)
– Норма: DIN 9021
– Материал: Стомана, черно цинкована
– Форма: Голяма плоска шайба
– Приложение: За разпределение на натоварването и защита на повърхността
Тази шайба DIN 9021 има по-голям външен диаметър от обикновените шайби, за да разпредели силата по-добре и да защити повърхността.
Размери (вижте чертежа в снимките):
- d = Вътрешен диаметър (отвор, подходящ за винта)
- D = Външен диаметър
- t = Дебелина на шайбата
| Подходящо за винт M | Вътрешен диаметър d (±0,1 mm) | Външен диаметър D (±0,2 mm) | Дебелина t (±0,1 mm) |
|---|---|---|---|
| M4 | 4,3 mm | 13 mm | 1,6 mm |
| M5 | 5,3 mm | 16 mm | 1,6 mm |
| M6 | 6,4 mm | 18 mm | 1,6 mm |
| M8 | 8,4 mm | 24 mm | 2,0 mm |
| M10 | 10,5 mm | 30 mm | 2,0 mm |
| M12 | 13,0 mm | 36 mm | 2,5 mm |
(Размерите са преценки според DIN 9021. Възможни отклонения. Моля, обърнете внимание на описанието на продукта.)
